Temel Topraklaması Çözümleri

Rüzgar Enerjisinde Maksimum Güvenlik

Rüzgar türbinleri, genellikle yüksek rakımlı, açık arazilerde ve zorlu atmosferik koşullarda bulundukları için yıldırım darbelerine ve elektriksel aşırı gerilimlere en açık yapılar arasında yer alır. Devasa gövde yapılarının ve hassas elektronik donanımlarının korunması, sadece bir güvenlik önlemi değil, milyonlarca dolarlık yatırımın sürdürülebilirliği için teknik bir zorunluluktur.

Proje Galerisi

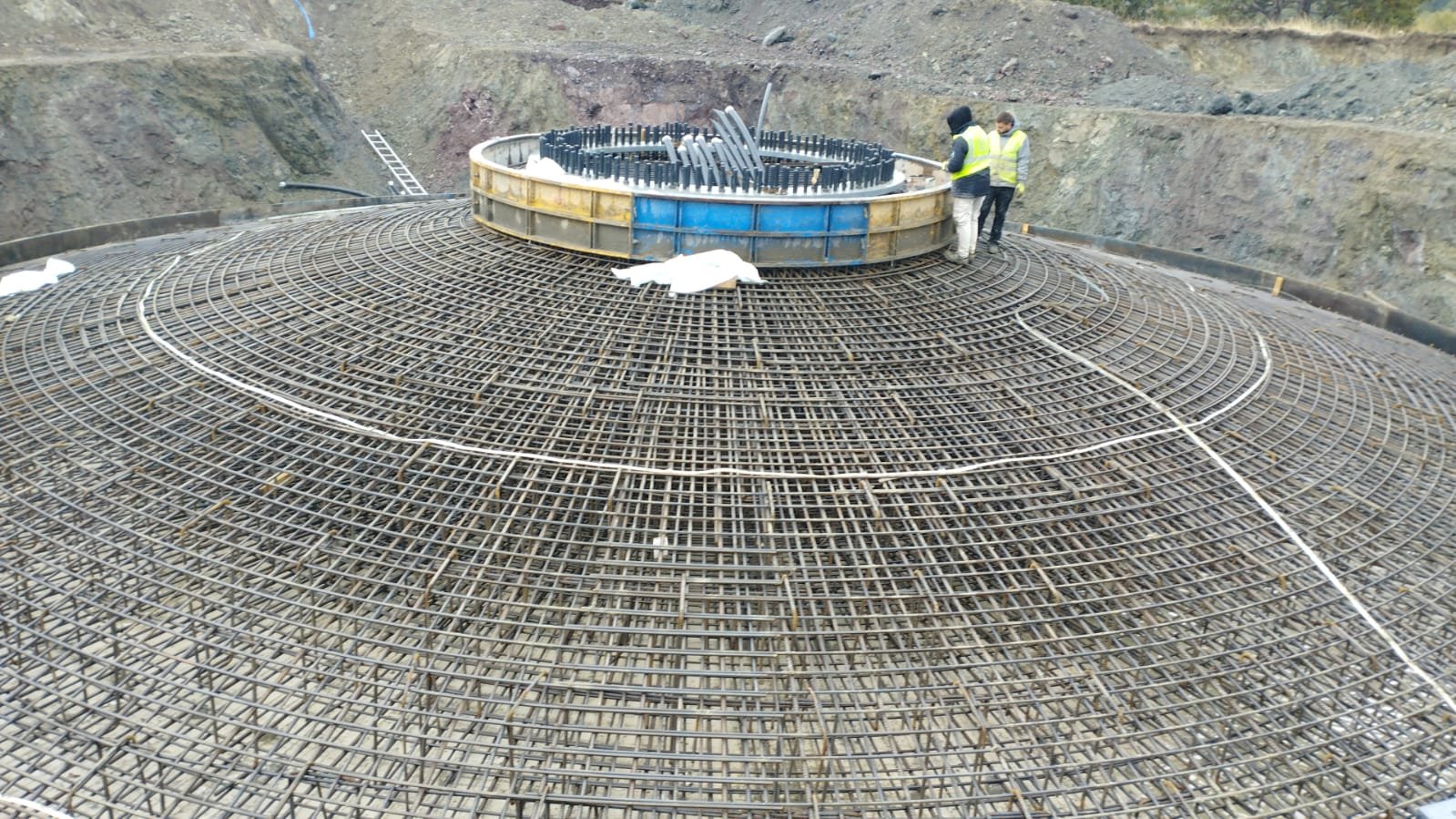

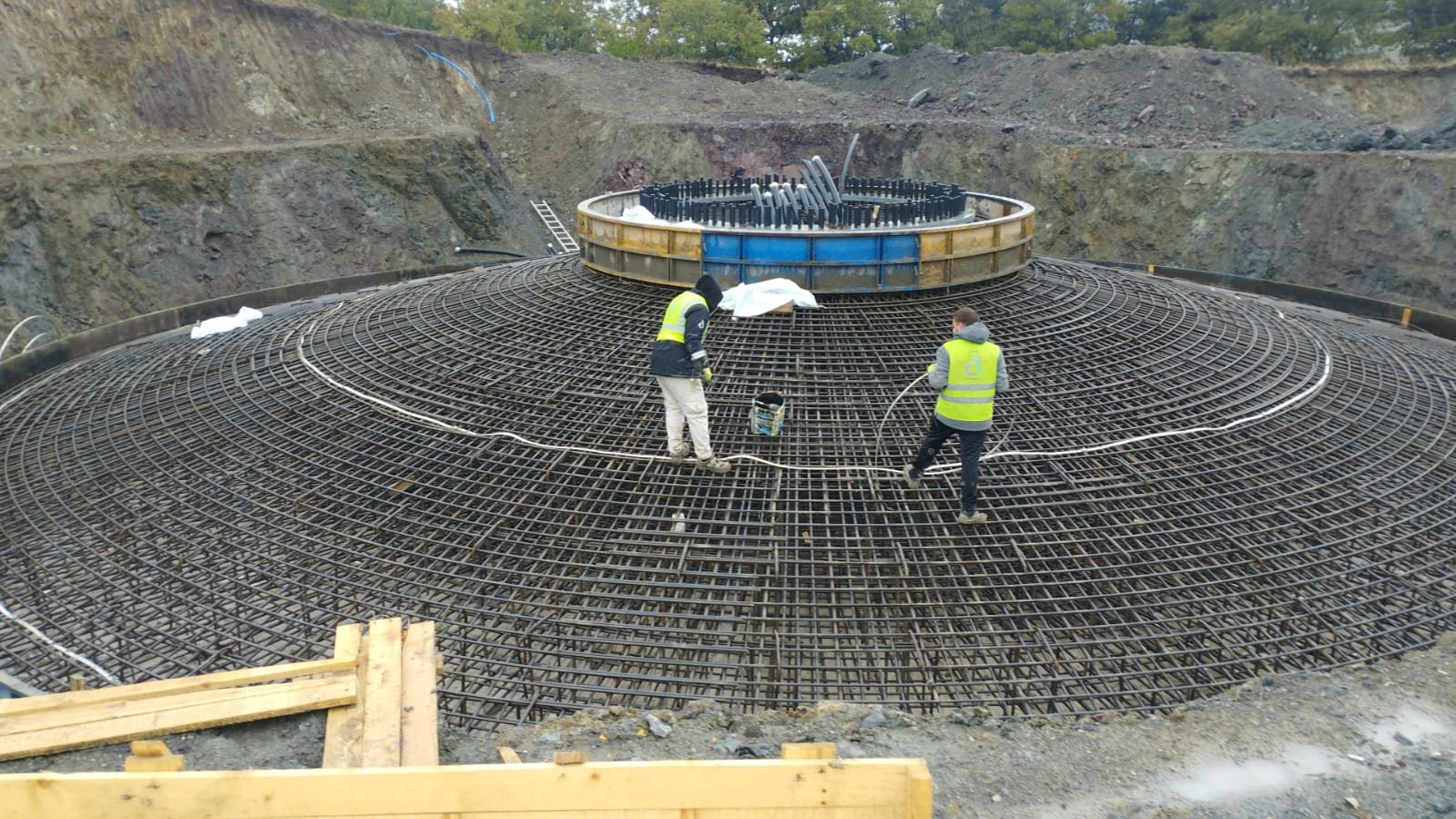

Rüzgar türbini temel topraklaması

Rüzgar türbini temel topraklaması, klasik bina topraklamalarından çok daha farklı dinamiklere sahiptir. Türbin kulesine düşen bir yıldırımın, betonarme yapıya zarar vermeden toprağa sönümlenmesi (dispersiyon) gerekmektedir. Can Elektrik olarak, "Ufer Topraklaması" (Temel İçi Topraklama) prensiplerini en modern tekniklerle birleştiriyoruz.

Uygulamalarımızda, beton içerisindeki donatıların elektriksel sürekliliğini sağlayarak eş potansiyel bir yüzey oluşturuyoruz. Bu sistem, sadece yıldırımdan korunmayı sağlamakla kalmaz, aynı zamanda türbin içindeki jeneratör, konvertör ve trafo gibi hassas ekipmanların referans toprak değerini sabitleyerek arıza yapmalarını önler. Projelerimizde korozyon riskine karşı uzun ömürlü materyaller kullanıyor, topraklama geçiş dirençlerini yasal sınırların (genellikle < 1 Ohm) altında tutmayı garanti ediyoruz.

Önemli Not: "Rüzgar türbinlerinde topraklama hatası geri dönüşü en zor olan hatalardan biridir. Temel betonu döküldükten sonra müdahale şansı kalmadığı için, Can Elektrik olarak 'ilk seferde doğru uygulama' prensibiyle çalışırız."

Öne Çıkan Özellikler

Can Elektrik’in RES projelerindeki topraklama hizmetini ayrıştıran temel yetkinlikler şunlardır:

Standartlara Tam Uyum: Tüm hesaplamalar ve uygulamalar, uluslararası IEC 62305 (Yıldırımdan Korunma) ve IEC 61400-24 (Rüzgar Türbinleri - Yıldırımdan Korunma) standartlarına göre yapılır.
Adım ve Temas Gerilimi Güvenliği: Olası bir kaçak veya yıldırım anında, türbin çevresindeki personelin güvenliği için "adım ve temas gerilimi" analizleri yapılarak riskler elimine edilir.
Korozyon Korumalı Materyal: Toprak altı ve beton içi uygulamalarda, asidik zemin koşullarına dayanıklı sıcak daldırma galvaniz şeritler ve paslanmaz çelik bağlantı elemanları kullanılır.
İleri Seviye Ölçüm ve Raporlama: Kurulum sonrası Megger cihazları ile hassas ölçümler yapılır ve TEDAŞ kabulüne uygun teknik raporlar hazırlanır.

Teknik Detaylar

Rüzgar türbini topraklamasında kullandığımız teknik bileşenler ve uygulama yöntemleri aşağıdaki gibidir:

Teknik Bileşen	Uygulama Detayı ve Özellikler
İletken Tipi	30x3.5 mm veya daha büyük kesitli Sıcak Daldırma Galvaniz Şerit (TSE EN 62561-2 uyumlu).
Bağlantı Yöntemi	Mekanik klemensler yerine, iletkenliğin sürekliliği için Termokaynak (Exothermic Welding) veya özel paslanmaz klemensler.
Eş Potansiyel Bara	Temel donatısı ile türbin kulesi arasındaki geçişi sağlayan, korozyona dayanıklı eş potansiyel bağlantı noktaları.
Ring Hattı	Temel çevresinde oluşturulan ve temeli çepeçevre saran dış topraklama ring hattı uygulaması.
Ölçüm Yöntemi	3 ve 4 kazıklı (Wenner Yöntemi) topraklama direnci ölçümü ve zemin özgül direnci analizi.
Beton İçi Bağlantı	Donatı demirlerinin her 2-3 metrede bir şeride bağlanarak faraday kafesi etkisi yaratılması.
